一、模型结构建模与优化

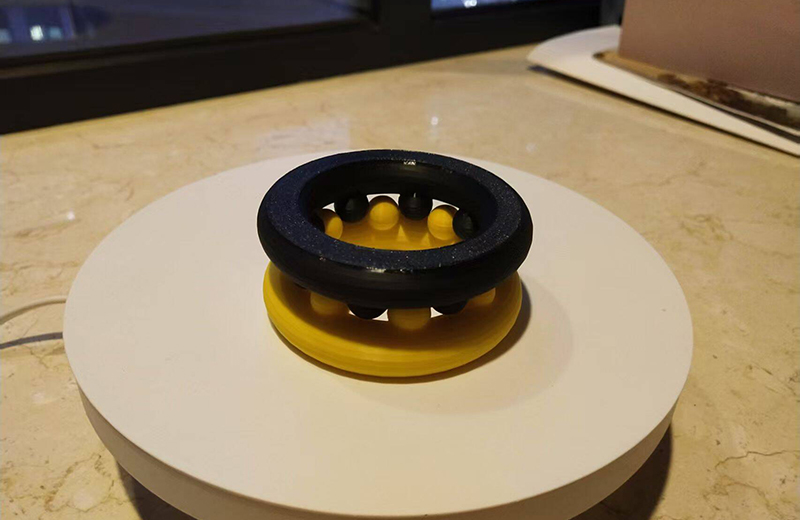

产品为一体式环形按摩圈，外圈圆润环形握柄，内侧均匀分布半球按摩凸点，无拆分零件。建模阶段做多重结构优化：环形主体壁厚统一2.5mm，按摩凸点根部加厚至3mm，杜绝反复按压受力断裂；所有内外边缘、凸点全部做R1.5圆角处理，握持、接触皮肤无尖锐棱角，提升使用舒适度；环形内径适配手掌 / 四肢包裹尺寸，凸点间距均匀排布，保证按摩受力均衡；环形内侧预留轻微内凹弧度，提升贴合肌肤效果，整体无尖锐悬空结构，降低打印支撑用量。

二、3D 打印选材与参数设置

优先选用高韧性PETG耗材，柔韧耐弯折、亲肤无刺激，反复挤压不易开裂；黄色、黑色耗材分件独立打印，直接实现双色成品外观，省去大面积喷涂工序。打印层高0.15mm，环形主体填充30%兼顾韧性与减重，按摩凸点区域填充40%提升抗压强度；模型侧放斜置打印，仅环形顶部少量添加易剥离支撑，减少曲面打磨损伤；切片开启回抽功能，避免凸点缝隙、环形内壁出现拉丝，喷头打印速度下调20%，保证半球凸点圆润完整成型，无缺料、层纹凸起缺陷。

三、后处理修整与功能测试

支撑清理与精细打磨：拆除支撑后，先用400目粗砂纸打磨支撑点位、明显层纹，再更换800~1200目细砂纸整体抛磨环形曲面与所有按摩凸点，做到表面顺滑亲肤，无毛刺划肤；

按压疲劳测试：手动反复捏压、滚动按摩圈，测试环形本体、凸点根部有无开裂、形变；若凸点轻微松动，可在根部少量点胶加固；

外观优化：可整体喷涂哑光亲肤保护漆，弱化打印层纹，提升肌肤接触质感，同时防指纹、耐油污。

四、小批量硅胶复模量产方案

订单30件以上可采用硅胶复模工艺，打磨完成的手板作为原型，围框浇筑AB硅胶制作模具，选用高韧性软质PU树脂真空脱泡灌注成型，脱模后仅简单修整飞边即可出货。复模成品环形弧度、凸点尺寸与手板完全统一，单件生产成本、生产效率远优于单件3D打印，尺寸公差稳定，适合家居按摩小件批量生产。

核心工艺要点

按摩凸点根部是受力薄弱区，建模必须加厚，长期按压容易出现根部断裂；

产品直接接触皮肤，所有棱角、凸起必须全圆角打磨，杜绝毛刺划伤；

亲肤类产品优先PETG材质，普通PLA韧性不足，多次弯折易脆断，不适合按摩类反复受力道具。
