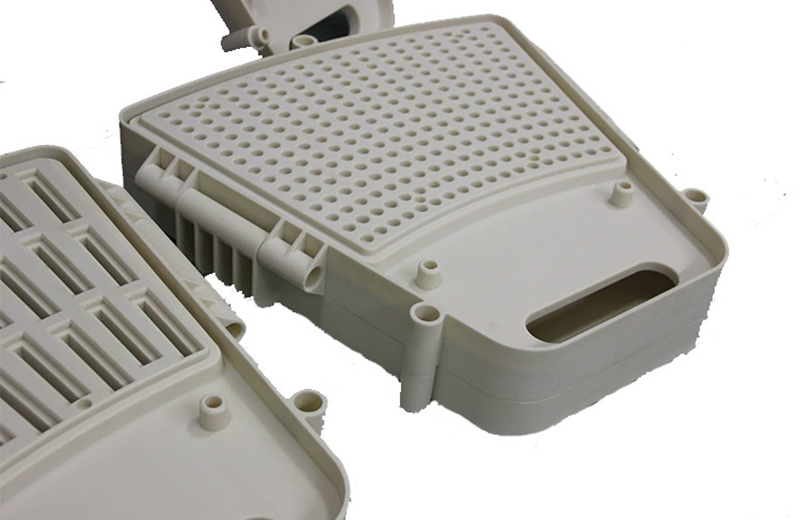

硅胶复模制作外壳手板模型，大致可以分为五个步骤：预备、制模、浇注、固化与后处理。了解了每个环节的关键点，能让整个过程更顺畅。

硅胶复模全流程拆解

第一步：准备母模

母模是所有后续复制的“灵魂”，它的质量直接决定了最终产品的精度和表面效果。

获取母模：通常使用CNC数控加工或SLA 3D打印来制作。如果你的原型件比较精细、复杂，使用高精度的SLA打印是很好的选择。当然，如果有现成的外观精致的原型件，也是可以的。

处理与精修：母模制作完成后，还需进行一系列精修：

使用砂纸精细打磨，去除表面的层纹或刀痕。

针对透明或高光要求的产品，可进行抛光，使其达到镜面光泽-。

根据需求喷涂底漆或色漆，以统一颜色或遮盖加工痕迹。

第二步：制作硅胶模具

硅胶模具是“克隆”的关键，它精密地记录了母模的每一个特征。

准备与灌注：将液态的A组份（硅胶）与B组份（固化剂）按精确比例混合并搅拌均匀。将处理好的母模固定，再把混合好的硅胶缓慢浇注，完全覆盖住母模。

真空脱泡：这是保证模具质量的核心。将浇注好的模框放入真空机，抽出模具内的空气，可以有效避免成品表面出现凹坑。但抽真空时间也别太久，以免硅胶提前固化。

固化与开模：硅胶在室温下静置数小时（通常3-5小时）后，会固化成有弹性的固体。小心地将模具切开，取出母模，这时一个中空的、带有母模所有细节的硅胶模腔就形成了。

增加强度：对于大型模具，可以在硅胶层间贴附纱布纤维布，增加模具的整体强度和抗撕裂能力。

特别提醒：一套标准的硅胶模具，其寿命通常为10-20次。如果母模有细节损坏或模具自身老化，复制品的精度就会下降。虽然有些高级进口材料可达100次左右，但高品质的复模要按具体寿命来判断。

第三步：真空浇注成型

这是让产品“从无到有”的过程，核心在于创造一个完美的真空环境。

预热模具：将制作好的硅胶模具放入恒温箱，预热至60-70℃。这能保证浇注材料流动更顺畅，固化更均匀。

混合材料：根据产品性能要求，选择对应的聚氨酯（PU）树脂A、B剂（可以模拟ABS， PC， PP， 尼龙等多种质感），按比例称重混合并搅拌均匀-。

真空脱泡：将混合好的液态材料放入真空机，进行二次脱泡，彻底排出搅拌时产生的微小气泡。

灌注成型：脱泡完成后，通过模具的浇注口将材料缓缓注入预热好的模腔中。

第四步：固化与脱模

液态材料在模腔内慢慢凝固成固体。

高温固化：将浇注好的整套模具送回恒温箱，在60-80℃的环境中烘烤约2-3小时，让材料充分反应，达到最佳物理性能。必要时还需进行二次固化。

冷却脱模：固化结束后，将模具取出自然冷却。之后小心地打开硅胶模具，从中取出成型的外壳。

第五步：后处理与精加工

刚脱模的工件会有浇注口、合模线披锋等瑕疵，需要“美容”才能成为完美的成品。

基础打磨：剪掉多余的浇注口，用砂纸、锉刀等工具去除披锋（毛刺）和合模线，并对表面进行初步打磨。

表面美化：根据客户需求进行专业的表面处理，可选方式包括喷漆、电镀、丝印、镭雕等。其中，喷漆是应用最广的工艺，可以做出高光、哑光、金属漆等丰富效果。

功能处理：对于透明壳，需进行抛光增强通透性；对于需要提升触感的，可以进行喷砂处理。

硅胶复模是一个环环相扣的过程，从母模的质量，到脱泡是否彻底，再到固化温度的精确控制，每一步都至关重要。它在50至500件的小批量生产中，是平衡速度、成本与质量的最佳生产工艺之一。
