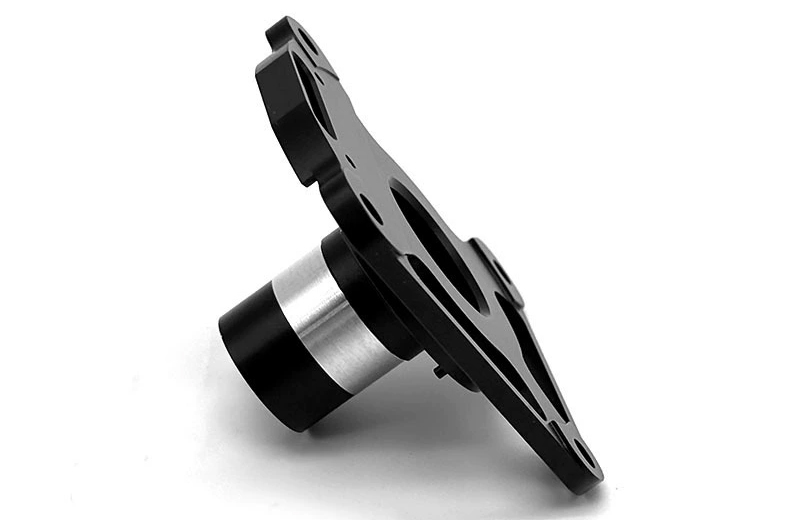

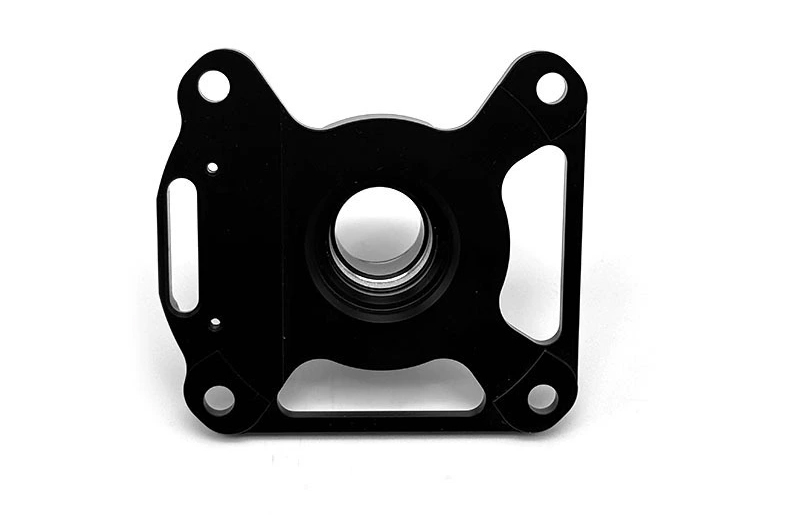

CNC加工精密五金零件手板模型，是指利用计算机数控机床，在极小的公差范围内（如±0.01毫米或更高），对金属材料进行切削，以制造出高精度、高性能的实物原型。这些手板通常用于产品设计的功能验证、装配测试和小批量试产，在产品从图纸走向量产的过程中扮演着关键角色。

一、精度等级与标准

尺寸公差是衡量加工精度的最直接指标，可以分为以下几个等级。

普通级为±0.1毫米，是行业中最常用的标准，能满足大部分外观和基础结构验证的需求，通常依据国标GB/T 1804-m的中等等级执行。

精密级为±0.05毫米，适用于有配合要求的零部件，如齿轮、轴承座等，这是多数专业手板厂的标准加工能力。

超高精密级为±0.01毫米到±0.005毫米，这是目前主流高精度的上限，常用于航空航天或医疗器械中对单个关键尺寸的严苛要求。

极限超高精密级为±0.001毫米到±0.005毫米，这是当前CNC加工精度的顶尖水平，需要极其昂贵的五轴设备和恒温恒湿环境，主要用于航空航天等顶级领域。

除了尺寸，还有两个重要的精度指标。表面粗糙度方面，精密零件的表面糙度通常要求在Ra 0.8微米以下；光学部件等有超高要求的场景，可达Ra 0.025到0.1微米。形位公差方面，包括平面度、垂直度等，超精密加工可达到0.005毫米每米的水平。

二、加工工艺与设备

要达到精密级以上的公差，对加工设备的要求很高。设备方面，需要采用高精度五轴联动加工中心，设备主轴需配备光栅尺等闭环检测系统，并具备热补偿功能。工艺方面，通常采用分层切削策略，先粗加工，再半精加工，最后精细加工。在精加工时，采用较小的切削深度并使用冷却液控制热变形，是保证表面质量的关键。

三、常用精密五金材料及适用场景

CNC精密加工几乎覆盖所有常见的金属和工程塑料。

铝合金方面，6061和7075是最常用的牌号，典型应用包括航空航天零件、汽车部件、机器人框架、散热器以及各类轻量化结构件。

不锈钢方面，303、304和316最为常见，适用于医疗器械、食品加工零件、化工设备配件，以及需要高强度和耐腐蚀性测试的场合。

钛合金方面，以Ti-6Al-4V为代表，主要用于航空航天结构件、人体植入物、赛车零件，是追求极致轻量化和高强度的理想选择。

工程塑料方面，POM（赛钢）适用于精密齿轮和轴承，PA（尼龙）多用于耐磨结构件，PEEK则用于耐高温部件和高强度功能测试件。

四、成本构成与价格参考

CNC加工的成本不仅仅是材料费，设计决策对成本影响巨大。

前期编程与调试是固定成本，每件加工前都需要进行复杂的编程和调机，这部分成本在单件或小批量生产时占比非常高。

材料选择与设备占用方面，材料的可加工性直接影响成本。例如，不锈钢加工难度大，价格高于铝合金。另外，复杂零件在五轴机床上加工时间更长，设备占用成本也更高。

人工后处理方面，去毛刺、打磨、抛光等工序依赖手工，对于高精度零件，这部分成本不可忽视。

出厂检验方面，大批量零件可用自动化设备检测，而精密手板通常需要三坐标测量机等设备逐一检测，增加了人力和时间成本。

从市场参考价格来看，单件五金手板的价格通常在500元至3000元或更高；小批量（如5到10件）时，单品价格可下降约30%到50%。

五、设计与制图关键规范

为了让设计能恰好符合精密加工的能力，有几个规范需要特别注意。

首先，明确标注公差与标准。一定要在图纸上清晰标注关键尺寸的公差等级，并注明“未注公差按GB/T 1804-m”，这是一个常见的行业惯例。

其次，材料与工艺匹配。选择与量产一致的材料进行测试才有意义。同时，设计时要考虑刀具的可达性，避免设计出刀具无法伸入加工的“死角”。

六、总结

CNC加工精密五金零件手板，是集高精度需求与柔性制造能力于一体的工艺。它不仅是简单的切削，更需要从设计、材料、工艺到供应商选择的全面考量。其核心价值在于，在投入昂贵的量产模具之前，能用接近真实零件的材料和方法，精准地验证设计，从而规避后续风险。
