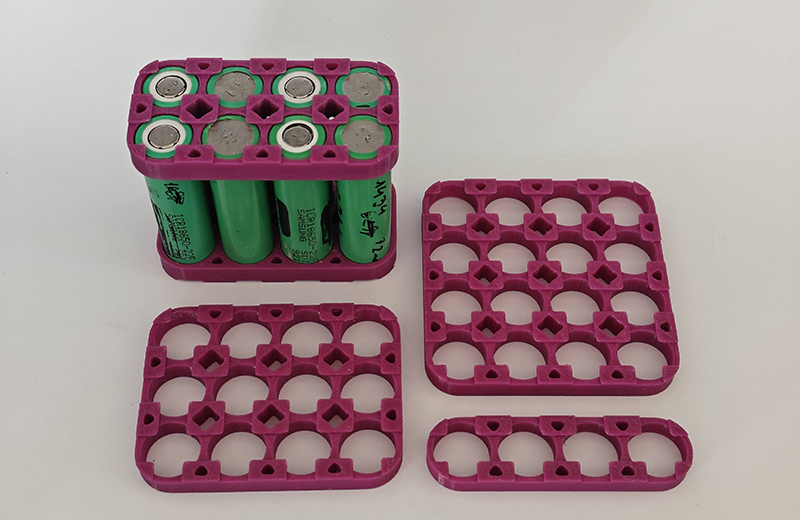

制作3D打印电池支架的手板模型，核心在于验证电池与支架的装配尺寸是否精准，以及支架本身的结构强度是否足够。与之前聊的玩具不同，电池支架是功能性部件，需要确保电池插拔顺畅、接触可靠、固定稳固。

下面我为你系统梳理制作流程，重点聚焦在结构设计和功能实现上。

第一步：明确电池规格与设计要点

电池支架的设计必须从电池本身出发，精确匹配是关键。首先要确定电池型号，比如常见的18650、AA（5号电池）等，每个型号都有标准直径和高度。但不同品牌电池可能有微小差异，建议用卡尺实际测量你手头的电池，包括正极尖头还是平头，这直接影响触点设计。

触点结构方面，正极如果是尖头电池，需要设计弹簧或弹片槽；平头电池可能需要一个凸起的触点。负极通常设计为弹簧或带有弧度的弹片，以确保接触良好并适应不同长度的电池。

电池方向决定了电池仓之间的电气连接是串联还是并联，手板阶段可以暂时忽略电气连接，仅做结构验证。

结构设计上，壁厚建议至少2到2.5毫米，保证强度。如果电池是从侧面滑入的，内壁需要约1到2度的拔模斜度，方便打印和电池拆卸。防反接设计非常重要，可以在物理结构上设计不对称的卡槽或明显的正负极标识。通气孔建议在底部或侧面预留小孔，用于散热和防止气体积聚。还要预留螺丝孔、卡扣或导轨，以便将电池支架固定到设备中。

第二步：选择材料与打印工艺

材料选择直接决定手板的结构强度和使用场景。对于普通常温环境下的尺寸和装配验证，PLA是首选。它打印容易、细节好、成本低，刚性能完全满足定位验证需求。但PLA不耐高温，电池工作发热时可能变形，不适合受力或高温验证。

如果需要测试耐用性或环境适应性，PETG或ABS是更好的选择。它们韧性更好、耐温性高于PLA，有一定抗冲击能力。ABS打印时需要注意防翘曲，需要封闭打印环境和加热床。

对于更高要求的场景，比如需要更高强度和耐磨性，尼龙（PA）是合适的选择。它强度高、韧性好，型腔内壁长期插拔电芯不易刮花，但打印难度高、成本也高。

如果追求极高精度和光滑表面，用于高精度格架或微型电池模组，韧性光敏树脂是理想选择。它打印精度高、表面光滑，卡扣、定位柱处不易折断，但耐温较低。

对于需要阻燃性能的工业或新能源场景，比如电池包隔离板，可以考虑阻燃PA或阻燃光敏树脂，达到UL94 V-0级阻燃标准，离火自熄。

第三步：设置打印参数

根据选定的工艺和材料，需要设置相应的打印参数。

采用FDM打印PLA或ABS时，层高设置在0.15到0.2毫米，兼顾精度与速度。填充密度30%到50%，仅做定位验证选30%，需要轻微受力则选50%。外壳层数至少3到4层，确保结构牢固。打印速度方面，型腔内壁和外壁用30毫米每秒，保证光滑度和尺寸精度。支撑建议使用树状支撑，密度10%到15%，易拆除且对模型损伤小。PLA底板温度60℃，ABS需要90到100℃且打印环境温度保持50到60℃防止翘曲。

采用光固化打印韧性光敏树脂时，层厚选0.05到0.08毫米，追求高精度选0.05毫米。曝光时间根据设备设置，LCD为首层40到60秒、后续层8到12秒。支撑密度5%到10%，绝对避免型腔内部加支撑。打印完成后用405纳米UV灯固化20到30分钟。

采用SLS打印尼龙12时，层厚0.1到0.15毫米，粉床温度170到180℃，激光功率15到25瓦，扫描速度1500到2000毫米每秒，无需额外加支撑。

第四步：后处理与功能测试

打印完成后，需要进行清洁、打磨和装配测试。先仔细去除所有支撑材料，用锉刀或砂纸打磨毛刺，型腔内壁做外壁加厚和低速打印，保证光滑度和尺寸精度。

然后进行装配测试。放入电池，检查是否顺畅，松紧度是否合适。对于圆柱电芯，型腔直径应比电芯外径大0.1到0.2毫米；对于方形电芯，长宽比电芯大0.15到0.3毫米。测试弹簧或弹片的压缩行程和回弹力，检查防反接功能是否有效。

如果需要电气测试，测试导通性和电阻。最后根据测试结果返回修改模型，调整公差、尺寸或结构，然后再次打印测试。这是手板制作的核心价值所在。

核心避坑指南
有几点需要特别留意。不要用普通PLA做高温环境或受力场景，它耐温低、易变形。型腔内壁必须做光滑处理，避免刮伤电池外皮，设计时加R0.2到R0.5小圆角。电池卡槽的内径需要在设计尺寸上增加0.2到0.5毫米的公差补偿，具体值需通过测试确定，这是一个迭代过程。支撑尽量用树状支撑且易拆除，避免型腔内部加支撑，否则拆除后易损伤内壁。
