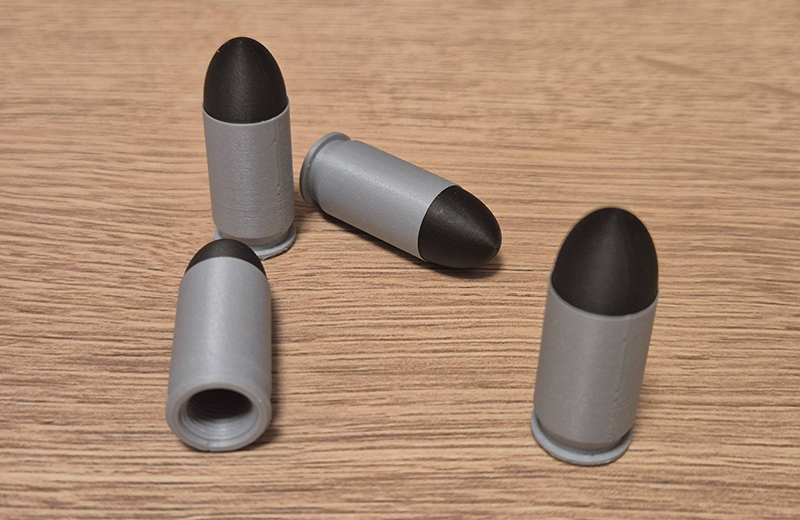

制作3D打印玩具子弹的手板模型，核心在于根据子弹的动力方式，是手动把玩、皮筋发射还是弹簧击发，来设计结构和选择材料。与静态的玩具小黄鸭不同，子弹需要验证它的飞行稳定性、与弹膛的配合度以及撞击时的耐用性。

下面我为你系统梳理制作流程，重点聚焦在功能实现上。

第一步：明确子弹的功能类型

子弹的结构和选材完全取决于它的用途，主要可以分为三类。

第一类是静态或装饰弹，仅用于外观展示，没有发射需求，因此核心要求是高外观精度和光滑表面，适合模型陈列或道具场景。

第二类是手动装填或抽拉弹，可以手动装入弹膛或抽出但不发射，核心要求是尺寸精确、插拔顺滑且有一定强度，适合模拟装填动作的玩具。

第三类是弹射功能弹，需要配合皮筋、弹簧或气压击发，核心要求是高韧性、抗冲击和轻量化，这是可发射玩具枪子弹的典型场景，也是制作难度最高的一类。

第二步：材料选择，功能决定材质

对于静态或手动装填的子弹，首选PLA或高精度树脂。PLA成本低、易打印，适合验证尺寸和外观。如果追求极致的表面细节，比如弹壳上的刻字，用光固化树脂打印，精度可以达到0.05到0.1毫米。

对于可发射子弹，这是对材料要求最高的场景。尼龙采用SLS技术打印，强度高、韧性好，适合批量制作耐用子弹。PEBA也就是尼龙弹性体，如果子弹需要撞击后回弹、不碎裂，它是理想选择，断裂伸长率高达百分之六百，回弹性能优于TPU。ABS或PETG则适合制作需要一定韧性但不要求极高回弹的子弹主体。

第三步：结构设计与打印优化

子弹体积小，设计时需要注意几个关键点。

首先是尺寸与公差，子弹直径必须与玩具枪的弹膛精确匹配，建议预留0.1到0.2毫米的装配间隙，确保装填顺畅又不松动。如果是需要气密的子弹，间隙要更小甚至为负公差。

其次是壁厚与结构，弹体壁厚建议不低于1.2到1.5毫米，弹头等受力部位适当加厚。所有尖角要倒R0.3到0.5毫米的圆角，防止应力集中导致断裂。

打印方向也很重要，尽量让子弹直立或倾斜打印，使层纹方向与受力方向垂直，增强结构强度。弹头尖端朝上可以减少支撑。

如果子弹底部有凹陷或中空结构，需要添加支撑，建议用树状支撑，接触点设为0.2到0.3毫米，既容易拆除又能减少痕迹。

第四步：打印参数设置

根据选定的材料和工艺，需要设置相应的打印参数。

如果采用FDM打印PLA、ABS或PETG，层高可以设置在0.12到0.2毫米，兼顾速度与细节。填充密度用百分之二十到三十五，选择网格或三角形填充。外壳层数建议3到4层确保表面密实。打印速度方面，外观面用30到40毫米每秒，其他部位50到60毫米每秒。温度方面，PLA喷嘴200到210摄氏度、热床60摄氏度，ABS喷嘴230到250摄氏度、热床90到100摄氏度且需要恒温舱。支撑仅在悬空超过45度的位置加树状支撑。

如果采用光固化打印高精度树脂，层厚要降到0.05到0.1毫米拉满细节。支撑用微型点支撑，密度百分之十到十五，接触点0.2到0.3毫米。曝光时间首层8到12秒，后续2.5到4秒，按树脂型号微调。后处理需要用百分之九十五酒精清洗5到10分钟，紫外线固化10到20分钟。

如果采用SLS打印尼龙或PEBA，这种方式适合批量制作或高性能需求，精度可以达到正负0.1到0.2毫米，无需支撑可直接打印复杂结构，后处理简单，尼龙件可以染色。

第五步：后处理与功能测试

打印完成后需要进行必要的修整和验证。先去除支撑并打磨，用尖嘴钳剪掉支撑，残留处用美工刀修平。用400到800目砂纸轻磨表面去除层纹，光固化件打磨时可以沾水进行湿磨。

然后用卡尺测量直径、长度是否达标，装入弹膛测试感受松紧度。如果过紧，用细砂纸轻磨配合面。对于可发射子弹，需要进行功能测试。在安全环境下试射，观察飞行轨迹是否稳定、有无旋转。射向软目标如泡沫板，检查弹头是否变形或碎裂。如果碎裂说明材料韧性不足，需要更换为PEBA或尼龙。还要连续装填多次，检查子弹与弹膛的摩擦是否导致卡滞或磨损。

核心避坑指南

有几点需要特别留意。不要用普通PLA做发射弹，因为PLA脆，撞击易碎，碎片可能伤人。要确保壁厚足够，子弹壁厚低于1.0毫米极易在打印中断裂或发射时解体。光固化件必须彻底清洁，树脂残留未洗净表面会发黏沾灰。如果子弹本身集成了弹簧结构，比如某些一体成型玩具，必须用ABS或PETG这类高韧性材料。
