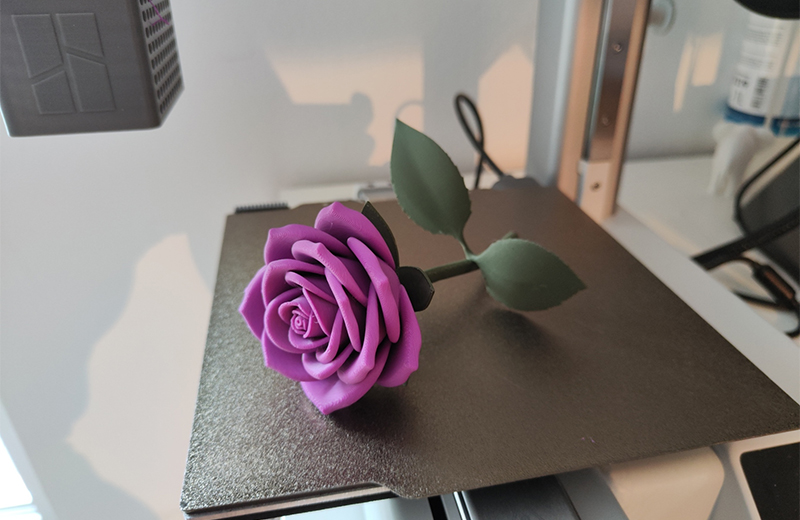

一、工艺与材料选择

核心是还原花瓣细腻质感，两种工艺按需选择，无需复杂对比：

优先选SLA/DLP光固化工艺，适合追求高仿真、薄壁花瓣和精细纹理的需求，表面光滑、层纹微弱；适配标准光敏树脂、韧性树脂（防断裂）、彩色树脂（省上色），不足是成本偏高、材料偏脆，后处理需小心。

预算有限选FDM熔融沉积工艺，适合原型验证、大尺寸摆件，成本低、材料多；适配PLA（常用）、丝绸PLA（质感佳）、PETG（韧性好），不足是层纹明显、仿真度稍弱。

二、完整制作流程（核心步骤）

1. 建模与文件准备

用Blender/ZBrush雕刻（花瓣壁厚≥0.5mm，花茎过渡段≥5mm防断），导出STL/OBJ格式；用Meshmixer修复破面。无建模基础可在MakerWorld、Cults下载现成模型，下载后需检查修复。

2. 切片与参数设置

按工艺调整参数，直接套用即可：

SLA：层高0.05–0.1mm，45°倾斜摆放，树状支撑（接触点选非外观面），曝光参数按树脂说明书调整。

FDM（PLA）：层高0.1mm，壁厚2–3层，填充15%–20%；打印温度195–205℃、热床60℃，速度40–50mm/s（花瓣部位30–40mm/s），悬空花瓣加稀疏支撑。

3. 打印执行

SLA：清洁树脂槽、检查UV灯，倒入足量树脂；FDM：检查喷嘴、清洁热床、确认耗材顺畅。导入文件启动打印，过程中避免触碰设备，及时排查溢料、拉丝等问题。

4. 后处理

SLA：异丙醇清洗5–10分钟→UV固化15–30分钟→去支撑→400–1000目砂纸打磨→按需喷保护漆、上色。

FDM：冷却后去支撑→800–2000目砂纸打磨→补缝（可选）→除尘喷底漆→上色、喷保护漆。

三、避坑要点

1. 花瓣壁厚≥0.4mm，建议0.5–1.0mm，防断裂；

2. 支撑接触面积越小越好，优先选非外观面，减少疤痕；

3. FDM花茎垂直摆放，低速打印；SLA确保清洗、固化彻底；

4. 打磨轻柔，上色前彻底除尘，底漆薄而均匀。

四、用途与延伸

核心用途：礼品摆件、珠宝/香薰模具、产品设计样品、婚礼装饰。

延伸：可做发光摆件、可拆分花茎；批量生产可翻硅胶模复制，降低成本。
