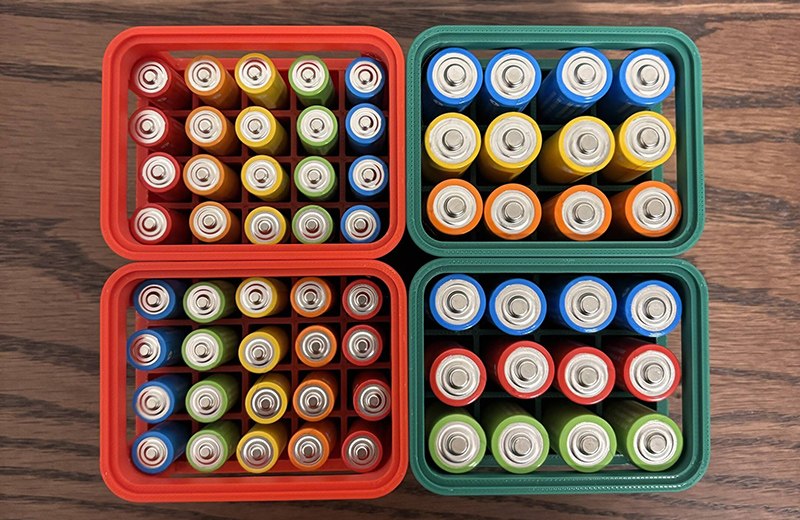

3D打印可堆叠电池收纳盒手板模型核心是 “堆叠适配 + 收纳精准 + 打印易实现”，兼顾手板展示性与基础实用性，可适配 AA/AAA 等常用电池，支持多层堆叠且拼接牢固，以下是从设计、打印、后处理到组装的全流程方案，适配新手操作，兼顾精度与效率：

一、核心设计要点（决定堆叠性与打印成功率）

设计需同时满足 “电池收纳精准、多层可堆叠、无悬空易打印”，推荐用 Blender/UG/SolidWorks 建模，关键要点如下：

1. 整体结构设计：采用 “单层独立盒体 + 堆叠拼接结构”，单层尺寸适配电池规格（AA 电池：单层内尺寸 15×15×50mm，单盒可放 4-6 节；AAA 电池：11×11×40mm），单层高度 12-15mm（预留堆叠卡扣空间），整体尺寸控制在 100×80×60mm 内（便于打印与携带）。

2. 堆叠核心结构（关键）：盒体顶部设计 2-4 个凸起卡扣（直径 3-4mm，高度 2-3mm），底部对应位置设计凹槽（尺寸比卡扣大 0.1-0.2mm，实现紧配合），卡扣采用圆角设计（半径 0.5mm），避免打印断裂；盒体四周设计定位凸条（宽度 1mm，高度 1mm），堆叠时贴合相邻盒体，防止偏移。

3. 收纳细节设计：单层内部划分独立电池仓（每个电池仓间隙 0.5mm，避免电池晃动），电池仓一端预留 1-2mm 缺口（方便取放电池）；盒体侧面设计浅凹槽（宽度 5mm，高度 8mm），作为手持位，便于拆分堆叠的盒体。

4. 打印适配设计：所有结构壁厚统一为 2-3mm（避免薄厚不均导致打印变形），无深镂空、无悬空结构（无需大量支撑）；盒体边角全部做圆角（半径 1mm），提升手感且易拆支撑；预留支撑接触点（面积≥1mm²），减少支撑残留对堆叠精度的影响。

二、3D 打印材料与参数选择（兼顾硬度与易加工）

优先选择易打印、硬度适中的材料，适配手板模型的展示与轻度使用，参数可直接套用（FDM 打印机通用）：

1. 材料选择（3 种主流选项）：

– 首选 PLA+（推荐）：颜色选灰色、黑色、白色（百搭且耐脏），表面细腻、易打印、无异味，硬度适中（可满足堆叠承重），成本低，适合新手，打印后易打磨上色，适配手板展示与基础使用。

-ABS 材料：硬度高于 PLA+，耐温性更好，适合需要反复堆叠、轻度使用的手板模型，但打印时易翘边，需加热床（温度 80-90℃），适合有一定打印经验的使用者。

-PETG 材料：韧性好、不易断裂，表面有轻微光泽，适合需要频繁拆分堆叠的手板，打印难度介于 PLA + 与 ABS 之间，无需复杂调试。

2. 打印参数（以 PLA + 为例）：

– 主体盒体：层高 0.2mm，填充率 30%-40%（兼顾硬度与轻量化，避免过重压坏卡扣），喷头温度 200-210℃，床温 60℃，打印速度 50-60mm/s，开启轮廓加粗（2 次），增强盒体边缘硬度。

– 细节结构（卡扣、定位凸条）：层高 0.15mm，填充率 40%，打印速度 30-40mm/s，开启易拆支撑（支撑密度 10%），避免卡扣打印变形或断裂。

– 关键设置：勾选 “温度补偿”，防止喷头温度波动导致的尺寸偏差；打印顺序选择 “从内到外”，先打印电池仓，再打印盒体外壳与卡扣。

三、打印后处理（去除瑕疵，保证堆叠精度）

后处理核心是 “清理支撑 + 校准尺寸 + 优化手感”，避免影响堆叠贴合度与使用体验：

1. 基础处理：打印完成后，用镊子轻轻拆除支撑（卡扣、凹槽处的支撑用牙签辅助），残留支撑痕迹用 1000 目细砂纸蘸水打磨（重点打磨卡扣与凹槽接触面，确保拼接顺滑），打磨后用酒精擦拭表面，去除粉末残留。

2. 尺寸校准：若卡扣与凹槽配合过紧（无法拼接），用砂纸打磨卡扣（每次打磨 0.05mm，逐步测试）；若配合过松（堆叠松动），在凹槽内涂少量热熔胶（低温款），增加摩擦力，确保堆叠后不脱落。

3. 手感与外观优化：盒体内壁、电池仓缺口用砂纸打磨光滑，避免尖锐边角划伤手或电池；若需提升外观质感，可喷一层哑光清漆（保护表面，避免掉色），也可根据喜好，用丙烯颜料给盒体、卡扣上色（如给卡扣涂亮色，区分层级）。

4. 瑕疵修复：若打印后卡扣断裂、定位凸条变形，可裁剪少量 PLA + 线材，用热熔胶粘贴修复，修复后打磨平整，不影响堆叠使用；若盒体出现小划痕，用 2000 目水砂纸打磨后，重新擦拭即可。

四、组装与堆叠测试（确保实用性）

组装步骤简单，重点测试堆叠贴合度与电池收纳精准度，新手可快速上手：

1. 单个盒体组装：无需额外组装，打印完成后即为完整单层盒体，检查电池仓尺寸（放入对应规格电池，确保不松动、易取放），检查卡扣与凹槽的配合度，确保单个盒体无变形、卡扣无断裂。

2. 多层堆叠组装：将上层盒体的卡扣对准下层盒体的凹槽，轻轻按压，直至卡扣完全嵌入凹槽，定位凸条与下层盒体侧面贴合，无偏移；依次堆叠 2-4 层，测试整体稳定性（堆叠后倒置，无脱落即为合格）。

3. 优化调整：若堆叠后盒体倾斜（定位不准），用砂纸打磨定位凸条，调整凸条厚度，确保每层盒体对齐；若电池取放不便，用雕刻笔将电池仓缺口扩大 1mm（避免划伤电池）。

五、进阶优化与注意事项（避免返工，提升质感）

1. 功能优化：若需增加实用性，可在盒体顶部设计标签槽（尺寸 20×10mm，深度 0.5mm），粘贴标签区分电池型号（AA/AAA）；也可在盒体侧面打孔（直径 3mm），方便悬挂收纳。

2. 打印避坑：打印时避免在卡扣上方设置支撑，若无法避免，选择 “树状支撑”，减少支撑与卡扣的接触面积，便于拆除；单层盒体尽量单独打印，避免多个盒体一起打印导致碰撞、变形。

3. 使用注意：PLA + 材质不耐高温（热变形温度 60℃左右），避免将堆叠后的盒体放在高温环境（如阳光直射、靠近热源），防止变形；避免用力挤压盒体，尤其是卡扣处，易断裂；存放时将盒体拆分堆叠，避免长期挤压导致卡扣老化。

4. 批量打印：若需批量制作手板模型，先试切 1 个单层盒体，测试尺寸精度、堆叠配合度，优化打印参数后再批量投产，确保所有盒体的卡扣、凹槽尺寸一致，可交叉堆叠。

通过以上流程，可打印出 “堆叠牢固、收纳精准、外观整洁” 的可堆叠电池收纳盒手板模型，既能满足手板展示需求，也能实现基础的电池收纳与堆叠功能，适配产品研发原型、个性化收纳工具展示等场景，同时可根据电池规格、堆叠层数，灵活调整设计尺寸与打印参数。
