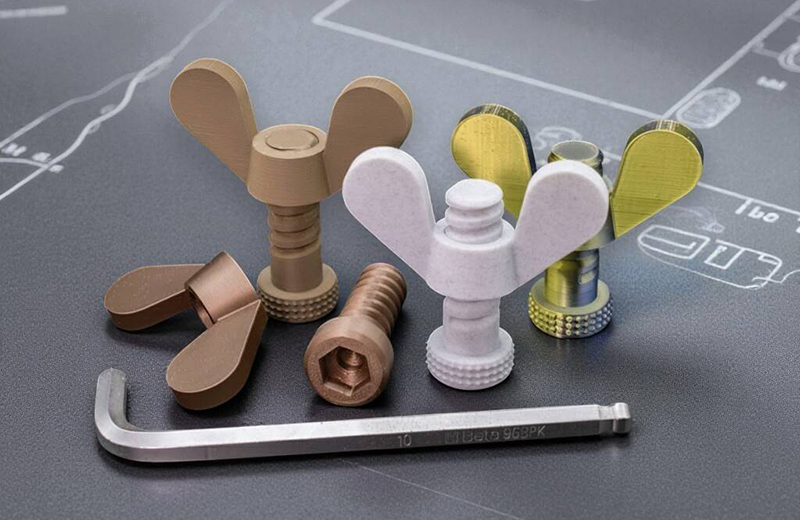

3D打印带头翼螺栓（也称为蝶形螺栓）手板模型是一个非常经典且实用的项目。它非常适合用于验证设计、进行装配测试、展示产品概念，或者直接作为低负荷场景下的功能件使用。

一、带头翼螺栓手板模型的核心价值

快速验证设计：无需开模，低成本快速验证螺栓的头部造型、翼形手柄的人体工学、螺纹配合度以及整体尺寸。

功能测试：在非承重或低承重场景下，测试其反复拧紧和松开的便利性、耐用性。

装配演示：作为产品原型的一部分，向客户或团队展示最终的装配效果。

定制化：可以轻松设计非标尺寸、特殊logo或符合特定主题的造型（如科幻、复古风格）。

二、设计要点与考虑因素

一个典型的带头翼螺栓包含三个主要部分：

翼形头部：

人体工学：翼（“耳朵”）的大小、形状和纹理决定了拧动的舒适度和省力程度。应设计得易于抓握。

结构强度：翼与螺栓头连接处是应力集中点，需要添加圆角（Fillet）以避免打印时和使用时断裂。

美观：可以设计流线型或几何造型，增强视觉效果。

螺栓头：

通常为圆柱形或沉头形，与翼部一体。

头部下端面应与螺杆垂直，确保拧紧时受力均匀。

螺纹：

公制/英制标准：最实用的做法是设计成标准的公制（如M6、M8）或英制螺纹，以便与标准的螺母或螺纹孔配合。

打印可行性：

直接打印螺纹：对于手板，可以直接在模型上设计螺纹。使用FDM打印机时，层纹可能会导致螺纹粗糙，需要后期处理。

“熔丝”直径：在设计螺纹时，需要适当放宽牙顶和牙底的宽度，以补偿FDM打印的“圆角”效应，防止螺纹过紧。

牺牲螺纹：一种更专业的方法是，将螺杆末端设计成光杆，并预留一个孔，后期插入一颗真实的金属螺栓来提供螺纹功能。这保证了螺纹的强度和精度。

设计软件建议：使用 Fusion 360, SolidWorks, Onshape 等参数化建模软件，可以方便地使用“螺纹”工具生成标准螺纹，并精确控制所有尺寸。

三、3D打印设置建议

正确的打印设置是成功制造一个可用手板的关键。

材料选择：

PLA：首选手板材料。易于打印，细节表现好，硬度高，足够用于功能演示和低负荷测试。

PETG：如果模型需要更好的韧性和抗冲击性（比如担心翼部断裂），PETG是更好的选择。它也更耐热，有一定抗蠕变性。

ABS/ASA：如果模型需要在户外或有轻微化学腐蚀的环境下测试，可以考虑ABS/ASA，但打印难度大。

打印方向 – 这是最关键的一步！

推荐两种主要方向，各有优劣：

方案A：平放打印方式：将螺栓平躺在打印平台上，螺杆侧面接触平台。

优点：翼部强度高：翼形头部的层间结合面是垂直的，受力时不易从层间撕裂。

头部下表面质量好：接触平台的一面非常光滑平整。

缺点：螺纹质量差：螺纹侧面会产生大量悬垂，需要支撑，打印后螺纹表面粗糙，通常需要砂纸打磨或丝锥修复。

与平台接触面大：有翘曲风险。

适用于：重点测试翼部结构和头部外观，对螺纹要求不高的场景。

方案B：竖立打印方式：将螺栓直立，螺栓头部的一个端面接触打印平台。

优点：螺纹质量极佳：螺纹是沿着Z轴“堆叠”出来的，轮廓清晰，几乎不需要支撑，打印出来即可用。

缺点：翼部强度是弱点：翼部与头部连接处是层间结合力最弱的地方，在用力拧动时，容易从层间断裂。需要支撑：头部下方的悬空部分需要生成支撑，拆除后会影响表面光洁度。

适用于：重点测试螺纹配合和装配功能，对螺纹精度要求高的场景。

综合建议：对于手板模型，推荐方案B（竖立打印）。因为验证螺纹配合和装配功能是手板的核心目的之一。翼部的层间强度问题，可以通过增加翼根部的圆角、适当提高打印温度和层附着力来缓解。

层高：

使用 0.16mm 或 0.12mm 的层高，以获得更光滑的螺纹和模型表面细节。

填充密度：

建议 25% – 40%。使用Gyroid填充模式可以在各方向提供均匀的强度。

支撑：

如果竖立打印：需要生成支撑，但仅限“与构建平台接触”的支撑，以支撑头部下方的悬空部分。螺杆部分不需要支撑。

如果平放打印：螺杆下方需要支撑。

四、后处理与测试

去除支撑：小心地移除所有支撑结构。

螺纹修复：

如果螺纹粗糙，可以使用一把标准丝锥或板牙对打印的螺纹进行修复，清除层纹，使其顺畅。

也可以使用小刀、锉刀或砂纸仔细打磨。

测试装配：

找一个对应的标准螺母或已打印的带螺纹孔的零件，进行多次拧入和拧出测试。

观察是否有卡顿、过紧或过松的情况。这为您的设计修改提供了直接反馈。

总结：从手板到产品

3D打印的带头翼螺栓手板是一个完美的迭代工具。您可以：

打印测试 -> 2. 发现问题（如螺纹太紧、翼太小） -> 3. 修改3D模型 -> 4. 再次打印验证。

通过几次迭代，就能得到一个设计完美的模型。如果未来需要大批量、高强度的生产，这个经过验证的手板模型就是进行金属铸造或注塑成型的最佳依据。
