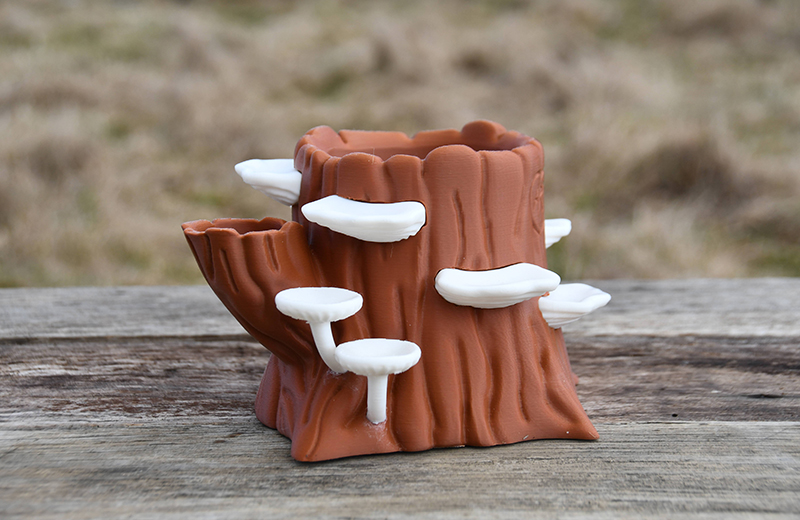

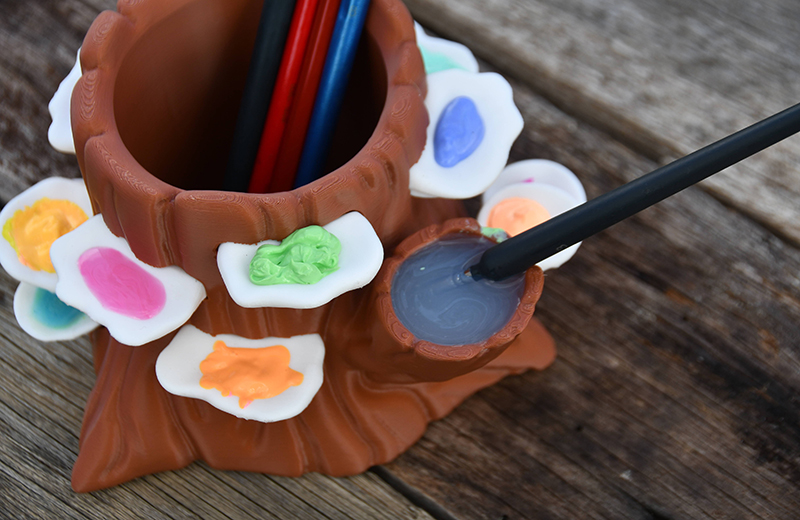

3D打印树桩笔筒手板模型的核心是 “还原树桩自然肌理 + 保证笔筒实用性”，需兼顾树皮纹理、年轮细节的真实感，以及笔筒内壁光滑度、摆放稳定性，以下是从设计到成品的完整实操方案，覆盖不同风格（写实、卡通、简约）的关键要点：

一、前期准备：模型设计与风格定位

1. 风格与细节设计（突出树桩辨识度）

写实风格：还原天然树桩形态，树皮做凹凸纹理（凸起高度 0.5~1mm，FDM 工艺）/0.3~0.8mm（树脂工艺），表面带细小裂纹、结节（直径 1~3mm）；笔筒内壁光滑（粗糙度 Ra≤3.2μm），底部保留树根残留（3~5 个短小支根，高度 2~3mm，增强稳定性）；年轮按树桩直径设计（直径 80~120mm 时，年轮 3~5 圈，圈间距 5~8mm，深度 0.3~0.5mm）。

卡通风格：简化树皮纹理（用波浪线浅槽替代凹凸纹），结节做圆润凸起（直径 3~5mm），颜色可设计成渐变（如棕黄→深棕）；笔筒高度 100~120mm，口径 60~80mm，边缘做圆角处理（R2~3mm），避免尖锐。

简约风格：仅保留树桩圆柱轮廓，树皮用平行浅槽（深度 0.3mm，间距 5mm）呈现，无多余结节；一体化设计（树桩 + 底座），高度 80~100mm，口径 50~70mm，整体简洁百搭。

2. 模型结构优化（避免打印缺陷）

核心结构参数：

高度：80~150mm（常规桌面笔筒尺寸），口径 50~100mm（适配钢笔、中性笔）。

壁厚：FDM 工艺≥2mm（避免打印塌陷），树脂工艺≥1.5mm（保证强度）；内壁需光滑，无支撑残留（影响使用手感）。

底座设计：直径比口径大 10~20mm（如口径 60mm，底座直径 70~80mm），厚度 5~8mm，底部可加 3~4 个防滑垫安装槽（深度 1mm，直径 8mm）。

细节优化：

树皮纹理：避免密集尖锐凸起（间距≥2mm），防止打印时支撑过多、残留难清理。

开口边缘：做 R2~3mm 圆角，避免打印后边缘毛刺划伤手部。

模型修复：用 Meshlab、Cura 填补 STL 模型孔洞，删除重复面，确保无破损（尤其内壁）。

二、材料选择：适配风格与实用需求

PLA（聚乳酸）：

优势：成本低、易打印、颜色丰富（棕黄、深棕、木色等树桩色系齐全），适合所有风格，尤其卡通、简约款。

适配场景：直接用木色 PLA 打印（免上色），或白色 PLA 打印后上色（自由度高），性价比最高。

注意：PLA 脆，避免跌落碰撞；怕高温（＞60℃变形），远离阳光直射。

树脂（光敏树脂）：

优势：细节还原度高（适合写实风格的树皮、年轮），表面光滑，可打印半透明款（做特殊光影效果）。

适配场景：写实风格树桩，推荐用棕色、深棕色树脂，打印后纹理清晰，质感细腻。

注意：树脂脆性高，底座需加厚至 8mm；需紫外线固化、清洗，操作时戴手套。

PETG：

优势：韧性好、防摔耐磨，适合经常移动的笔筒，颜色鲜艳且不易褪色。

适配场景：卡通风格，直接用彩色 PETG 打印（如浅棕 + 深棕双色），无需上色，耐用性强。

注意：打印时需封闭打印仓（防翘边），冷却后再取件（避免变形）。

三、打印参数设置（按工艺分类）

1. FDM 工艺（如 Creality Ender 3、Prusa i3）

核心参数（PLA 材料，写实风格，高度 120mm，壁厚 2.5mm）：

层厚：0.15~0.2mm（兼顾细节与速度，纹理用 0.15mm 层厚）。

喷嘴温度：200~210℃，热床温度：50~60℃（防止底座翘边）。

打印速度：主体 50~60mm/s，树皮 / 年轮细节降速至 30~40mm/s。

填充率：20~30%（保证强度且轻量化），底座填充率 50%（增强稳定性）。

特殊设置：

支撑：仅在底座、树皮凸起处加支撑（选择 “树状支撑”，易去除），支撑密度 10~15%；内壁禁止加支撑（避免残留难清理）。

回抽：距离 4~6mm，速度 50mm/s（减少拉丝，避免污染纹理）。

外壳层数：3~4 层（增强壁厚均匀性，防止透光不均）。

2. 树脂工艺（如 Elegoo Mars、Anycubic Photon）

核心参数（棕色树脂，写实风格，高度 100mm，壁厚 1.8mm）：

层厚：0.025~0.05mm（0.025mm 层厚还原纹理更清晰）。

曝光时间：基础曝光 8~10s，底部曝光 60~70s（增强底座附着力）。

层间间隔：2~3s（避免层间粘连）。

特殊设置：

支撑：树皮凸起、结节处加 “针尖支撑”（接触面积≤0.5mm²），支撑密度 8~10%；内壁朝下方（避免支撑残留）。

摆放方向：笔筒开口朝上，底座朝下贴平台，确保内壁光滑无支撑。

四、后处理：提升质感与实用性

1. FDM 模型后处理

去支撑 / 修毛刺：用斜口钳粗剪支撑，再用 120 目→240 目砂纸打磨残留，重点处理内壁（确保光滑无毛刺）、开口边缘（磨成圆角）。

上色（可选）：

底漆：喷 1 层灰色水性底漆（增强颜料附着力），晾干 2 小时。

上色：用水性漆或丙烯颜料，先涂底色（深棕），再用浅棕颜料轻刷树皮凸起处（模拟自然光影），年轮用白色颜料勾勒（增强层次感）。

封层：喷 1~2 层哑光清漆（保护颜色，避免磨损），晾干 24 小时。

打磨抛光（可选）：想提升表面光滑度，用 400 目→800 目砂纸逐级打磨，再用 PLA 抛光液擦拭。

2. 树脂模型后处理

清洗与固化：用无水乙醇浸泡 5~8 分钟，去除表面未固化树脂，吹风机冷风吹干后，放入紫外线固化箱固化 30 分钟（增强硬度）。

修残留：用 400 目→800 目砂纸打磨支撑残留，内壁轻磨（避免破坏光滑度）。

上色 / 封层：树脂表面光滑，可直接上色（步骤同 FDM）；或保持原色，仅喷清漆封层（凸显树脂质感）。

五、常见问题与解决方案

树皮纹理模糊（细节丢失）：

原因：层厚过大、打印速度过快、纹理凸起高度不足。

解决：FDM 降至 0.15mm 层厚，树脂用 0.025mm 层厚；细节区域降速至 30mm/s；加深纹理凸起至 0.5mm 以上（FDM）。

底座翘边（摆放不稳）：

原因：热床温度不足、底座与平台附着力差。

解决：FDM 热床温度升至 60℃，平台涂固体胶；树脂模型底部曝光延长 10s，增加底座与平台接触面积。

内壁有支撑残留（手感粗糙）：

原因：摆放方向错误、支撑添加过多。

解决：调整模型摆放（内壁朝下），仅在外部纹理加支撑；残留用美工刀轻轻刮除，再用细砂纸打磨。

打印后塌陷（壁厚过薄）：

原因：壁厚＜2mm（FDM）、填充率过低（＜20%）。

解决：加厚壁厚至 2.5mm，填充率提升至 30%；打印时开启 “壁厚优先” 模式。

六、创意拓展

双色 / 多色效果：用双色 PLA 打印（如深棕 + 浅棕），或分区域上色（底座深棕、主体浅棕、年轮白色），层次更丰富。

功能性升级：在笔筒内壁加 1~2 个分隔槽（宽度 15~20mm，深度 50~80mm），分类放置笔、回形针等小物件；或在底座刻字（如 “2024 Work Station”“专属笔筒”），个性化定制。

发光效果：用透明 / 半透明树脂打印笔筒主体，底座预留小灯槽（宽度 8mm、深度 10mm），放入微型 LED 灯串，夜间发光氛围感拉满。
