钣金和钣金拼接简介

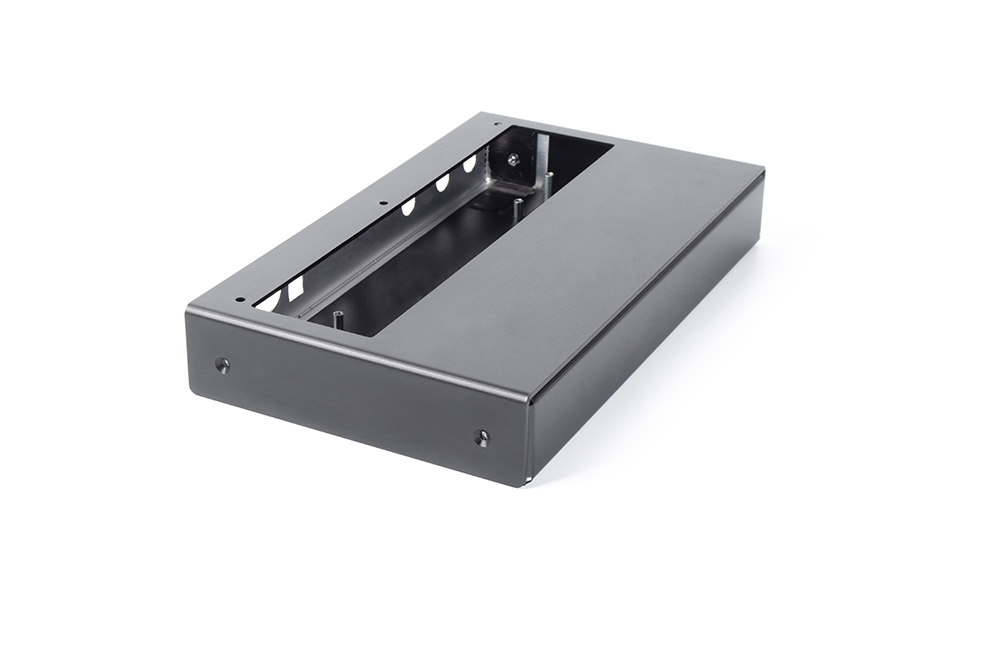

钣金是对金属薄板（通常厚度 0.1-6mm）进行剪、冲、折、焊等加工的综合工艺，最终制成具有特定形状和功能的构件（如设备外壳、柜体框架）；而钣金拼接是将多块钣金构件通过焊接、铆接、卡扣等方式组合成完整产品的工序，核心是保证拼接处的强度、密封性与外观平整，二者是 “单体加工” 与 “组合装配” 的关联环节，共同构成钣金产品的生产流程。

一、钣金基础：核心加工工艺与特点

钣金加工以 “冷加工” 为主，不改变金属材料的化学属性，仅通过物理变形实现形状需求，关键工艺与特点如下：

1. 核心加工工序（从平板到单体构件）

下料：通过激光切割、剪板机、数控冲床将金属卷材 / 板材切割成平板毛坯，保证边缘直线度误差≤0.1mm/m（激光切割精度更高，可达 ±0.05mm）；

成型：用折弯机将平板折成直角、圆弧等形状（如 90° 折弯、U 型槽），需控制折弯半径（通常≥材料厚度的 0.5-1 倍，避免开裂）与角度误差（±0.5°）；

连接预处理：根据拼接需求，在单体构件上预加工孔（如铆钉孔、螺栓孔，位置度公差 ±0.1mm）、焊接坡口（如 45° 斜角，方便焊料填充）或卡扣结构（凸扣高度 0.8-1mm）；

表面处理：通过喷涂（粉末 / 油漆）、镀锌、阳极氧化（铝合金）提升耐腐蚀性与外观，处理后表面粗糙度需≤Ra1.6μm，避免影响拼接贴合度。

2. 钣金构件的核心特点

轻量化：材料为薄板，相比铸造件重量减轻 30%-50%，适合设备外壳、汽车车身等对重量敏感的场景；

高强度：通过折弯、冲压形成的加强筋（如柜体边缘的翻边），可提升构件刚性，无需额外增厚材料；

标准化：单体构件多为规则形状（矩形、弧形），适合批量生产，拼接时易实现尺寸统一。

二、钣金拼接：主流方式与适用场景

钣金拼接需根据产品功能（承重、密封）、材料（钢、铝、不锈钢）、批量大小选择适配方式，核心要求是 “连接牢固、无明显缝隙、便于后续处理”。

1. 焊接拼接（适合承重、密封需求）

适用场景：钢质钣金（如设备框架、管道护罩）、不锈钢钣金（如食品机械外壳），需承受载荷（≥50kg）或保证密封（防漏水、防尘）的场景；

常见类型：

氩弧焊（TIG）：适合薄板（t≤3mm）、不锈钢 / 铝合金，焊缝平整（宽度 2-3mm），表面粗糙度 Ra≤3.2μm，无需后续大量打磨；

二氧化碳气体保护焊（MIG）：适合厚板（t≥3mm）、碳钢，焊接效率高（比氩弧焊快 2-3 倍），但焊缝需打磨平整（避免凸起影响外观）；

点焊：适合批量生产的薄板拼接（如汽车门板），通过高频电流加热焊点（直径 3-5mm）实现连接，无明显焊缝，后期易喷涂；

关键要求：拼接处间隙≤0.2mm（避免焊穿），焊接后变形量≤0.5mm/m（可通过夹具固定、分段焊接减少变形）。

2. 铆接拼接（适合可拆卸、低变形需求）

适用场景：铝合金钣金（如机箱外壳）、需后期维修拆卸的产品（如配电柜），或材料不适合焊接（如镀锌板焊接易破坏镀锌层）的场景；

常见类型：

抽芯铆钉：无需双面操作，适合封闭结构（如箱体内部拼接），铆钉直径 3-5mm，间距 50-80mm，连接后剪切强度≥10MPa；

沉头铆钉：铆钉头与钣金表面平齐（凹陷深度 0.2-0.3mm），适合外观面拼接，避免凸起划伤人员或影响装配；

关键要求：铆钉孔与铆钉直径匹配（间隙 0.1-0.2mm），避免过松导致晃动；铆接后需检查无铆钉松动（可用手轻掰构件，无位移）。

3. 卡扣拼接（适合快速装配、批量生产）

适用场景：薄板（t≤1.5mm）、非承重结构（如玩具外壳、小型设备面板），批量≥1000 件的场景，无需额外连接件（铆钉、螺栓）；

结构设计：

凸扣 + 凹槽：凸扣厚度 0.8-1mm（比材料厚度略薄，避免断裂），凹槽深度与凸扣高度匹配，配合间隙 0.1-0.2mm，通过材料弹性形变卡合；

翻边卡扣：将一块钣金的边缘翻折成 “L 型”（高度 2-3mm），另一块钣金预冲卡口（宽度与翻边厚度匹配），翻边插入卡口后弯折固定（类似文件夹结构）；

关键要求：卡扣需做圆角处理（半径 0.5mm，避免划伤），卡合后拉力≥50N（确保不脱落，可通过拉力计检测）。

4. 螺栓拼接（适合可拆卸、高强度需求）

适用场景：大型钣金构件（如机床外壳、集装箱）、需频繁拆卸（≥10 次 / 年）或承受重载（≥100kg）的场景，材料可为钢、铝、不锈钢；

关键设计：

螺栓规格：根据载荷选择（如 M4 螺栓适合≤10kg，M8 螺栓适合≤50kg），螺栓孔需加平垫圈（直径比螺栓头大 2-3mm，避免压伤钣金）；

定位方式：拼接处需设计定位销（直径 3-5mm）或定位台阶（高度 1-2mm），确保螺栓拧紧时构件不偏移；

关键要求：螺栓拧紧扭矩需符合标准（如 M6 螺栓扭矩 8-10N・m，避免过松导致松动、过紧导致钣金变形）。

三、钣金拼接的常见问题与解决方法

1. 拼接处缝隙过大（＞0.3mm）

原因：单体构件尺寸偏差（如折弯角度超差 ±1°）、拼接时定位不准（无定位销 / 台阶）；

解决：批量生产前试拼 1-2 件，检测缝隙并修正单体构件尺寸（如调整折弯机模具角度）；拼接时用定位销固定（位置度公差 ±0.05mm），确保对齐。

2. 焊接后变形超差（＞1mm/m）

原因：焊接热量集中（如连续焊接长焊缝）、材料厚度不均（薄处易过热）；

解决：采用 “分段焊接法”（每焊 50mm 停 10 秒降温）、在焊接处加散热铜块（吸收热量）；厚板（t≥5mm）焊接前预热（100-150℃），减少热应力。

3. 卡扣 / 铆接后松动（受力后位移）

原因：卡扣配合间隙过大（＞0.3mm）、铆钉孔与铆钉间隙超差（＞0.2mm）；

解决：缩小卡扣配合间隙（调整为 0.1-0.2mm），或在凸扣处加小凸起（高度 0.2mm，增加摩擦力）；铆钉孔尺寸按铆钉直径 – 0.1mm 加工（如铆钉直径 4mm，孔直径 3.9mm）。

四、钣金与拼接的协同注意事项

设计协同：单体构件设计时需预留拼接余量（如焊接坡口需预留 1-2mm 间隙，卡扣需预留 0.1mm 装配间隙），避免因尺寸 “刚好” 导致无法拼接；

材料协同：不同材料拼接需匹配方式（如铝与钢不可直接焊接，易产生电化学腐蚀，需用铆钉或绝缘垫片隔离）；

表面处理协同：焊接拼接需在 “表面处理前” 进行（避免焊料破坏涂层），铆接 / 卡扣拼接可在 “表面处理后” 进行（减少涂层划伤）。
