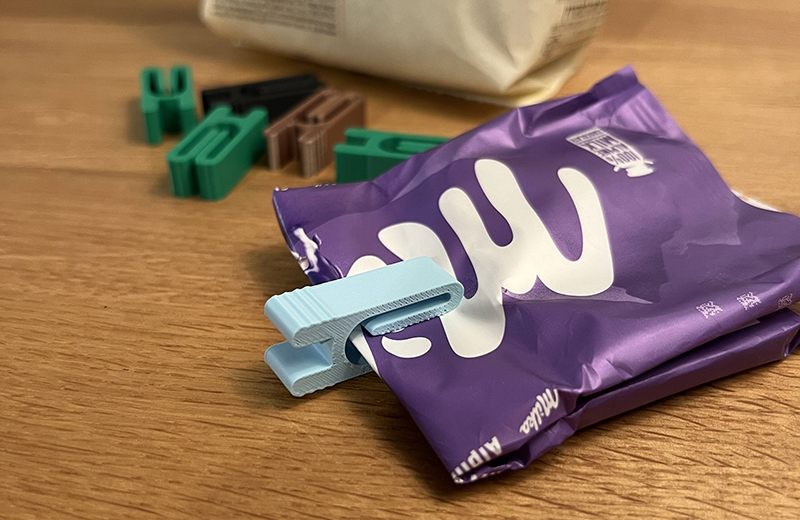

3D打印袋夹手板模型是通过3D打印技术制作的袋夹原型，核心是还原袋夹的夹持结构（如弹簧卡扣、夹片）与使用功能，同时兼顾轻量化与结构强度，适配文件袋、购物袋等场景的夹持测试或样品展示，优势在于快速迭代设计、精准还原细节。

一、设计核心：功能适配与结构可行性

夹持结构设计

夹片形态：设计成弧形或带防滑纹路的平面，增大与袋子的接触面积，避免打滑；夹片长度根据袋口宽度确定（通常 8-15cm），厚度 1.5-2mm，保证夹持时不易变形。

弹簧 / 卡扣结构：若设计可开合袋夹，需预留弹簧安装槽（宽度匹配弹簧直径，如 0.8-1.2mm），或采用一体化弹性卡扣（利用材料韧性实现开合，如 PLA 材质卡扣壁厚 1-1.2mm，避免过厚断裂、过薄失效）。

尺寸适配：整体高度控制在 3-5cm，确保手持便捷；夹片开合角度预留 15°-30°，方便袋口放入，闭合后夹片间隙≤0.2mm，保证夹持牢固。

结构强度保障

连接部位：夹片与手柄的连接轴（或铰链）壁厚需≥2mm，避免频繁开合断裂；若设计可拆卸结构，采用 “凸点 – 凹槽” 配合，间隙 0.1-0.2mm，确保装配顺畅且不易松动。

轻量化优化：手柄内部可设计网格填充（填充率 20%-30%），减少材料用量的同时保证握持强度；避免设计细长悬臂结构（长度＞5mm、壁厚＜1mm），防止打印后易断。

二、材料选择：适配功能与使用场景

PLA（聚乳酸）：入门首选，颜色丰富（透明、白色、彩色均可），打印难度低，适合制作展示用或轻度测试的袋夹模型。缺点是低温易脆，若袋夹需频繁开合，长期使用可能出现卡扣疲劳断裂。

ABS（丙烯腈丁二烯苯乙烯）：适合需频繁开合的功能测试袋夹，韧性优于 PLA，耐磨损、抗疲劳，长期使用不易变形。但打印时需加热平台（80-100℃）防翘边，且会产生轻微气味，需通风环境。

PETG（聚对苯二甲酸乙二醇酯 – 1,4 – 环己烷二甲醇酯）：综合性能最优，兼具 PLA 的易打印性与 ABS 的韧性，耐高低温（-40℃-110℃），适合制作需接触不同环境的袋夹（如户外使用），且表面光滑易清洁，夹持时不易刮伤袋子。

三、打印与后处理关键步骤

打印参数设置

FDM 打印（PLA/ABS/PETG）：层厚设为 0.2mm（兼顾精度与速度），填充密度根据部位调整 —— 手柄、夹片等承重部位 30%-40%，非承重部位 20%-25%；支撑仅添加在悬空的卡扣、连接轴处，选择 “树状支撑”，方便后续去除且残留少。

打印速度：PLA 建议 50-60mm/s，ABS 和 PETG 降至 40-50mm/s，避免速度过快导致层间粘结不牢； nozzle 温度：PLA 190-210℃，ABS 230-250℃，PETG 220-240℃。

基础修整

用尖嘴钳小心移除支撑，对卡扣、连接轴等精细部位，用美工刀轻轻刮除残留支撑点，避免损伤结构；若有可拆卸部件，用 400 目砂纸轻磨 “凸点 – 凹槽” 配合面，确保开合或装配顺畅。

检查夹片闭合间隙：若闭合后间隙过大，用 800 目砂纸打磨夹片内侧，直至间隙≤0.2mm；若无法闭合，检查打印是否存在尺寸偏差，调整模型后重新打印。

功能优化与装饰

功能测试：组装弹簧（若设计弹簧结构），测试开合顺畅度与夹持力度，若力度不足，可适当增厚卡扣或调整弹簧槽位置；若夹持打滑，在夹片内侧用丙烯颜料绘制防滑纹路（或贴薄硅胶片）。

外观装饰：表面可喷哑光 / 亮光清漆，提升质感；也可在手柄处打印 logo 或刻度（需在模型设计阶段添加），增强辨识度，适合样品展示场景。
