钣金非标定制注意事项

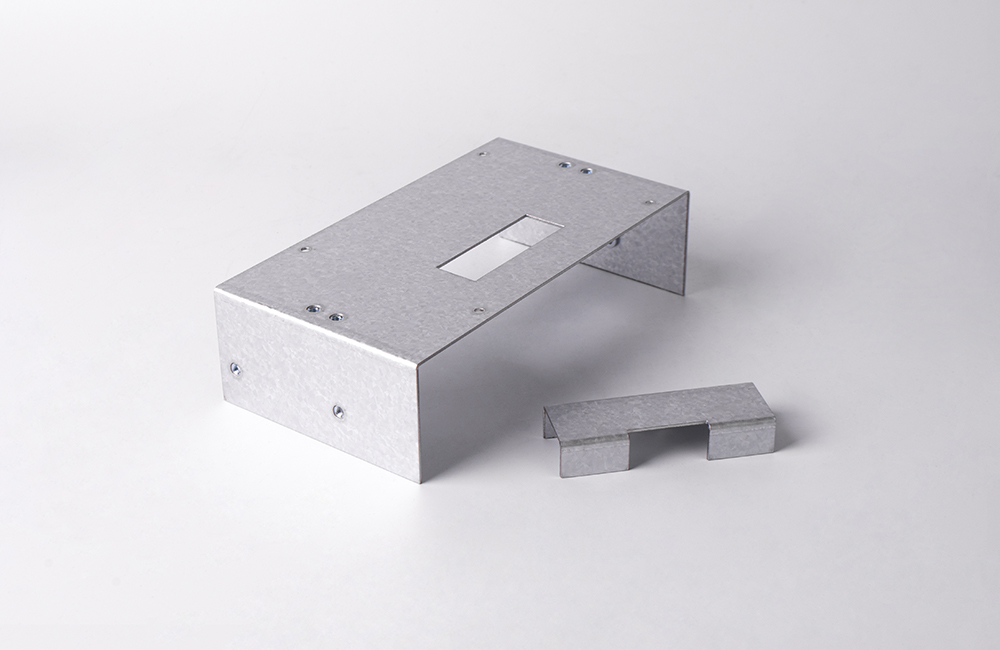

一、核心需求解析

本项目需定制非标准钣金件，核心目标为满足特定场景下的功能性、结构性和美观性要求。重点包括：

功能优先级：防护等级（如IP54/IP65）、散热需求、电磁屏蔽、防水防尘等；

结构强度：承重能力、抗振动性能、耐冲击性；

装配兼容性：与内部组件（如PCB、显示屏、电池等）的安装孔位、定位销匹配；

外观设计：曲面过渡、丝印标识、表面纹理（如拉丝/喷砂/阳极氧化）；

成本控制：材料利用率、加工工艺复杂度、批量规模的经济性。

二、设计与工艺关键要点

1. 可制造性设计（DFM）

折弯半径规范：最小折弯半径需≥材料厚度×系数（钢取1.5倍，铝取2倍），锐角处增加工艺R角（如R=1.5mm）；

冲孔排布原则：避免密集孔群导致板材变形，微孔（φ≤3mm）优先采用激光切割；

公差分配策略：平面度误差控制在0.2mm/m²以内，孔位偏差±0.1mm，接缝间隙均匀性≤0.15mm；

焊接防变形措施：采用间断焊或点焊替代连续焊，厚板（t＞2mm）预置反变形工装。

2. 材料选型逻辑

主流方案：SPCC冷轧钢板（厚度1.5-2.0mm），性价比高且易焊接；

轻量化场景：铝合金5052-H32（厚度2-3mm），适合便携式设备；

腐蚀环境适用：304不锈钢（厚度1.8-2.5mm），配合钝化处理延长寿命；

特殊需求选项：铜合金（导电屏蔽）或钛合金（高强度耐腐蚀）。

3. 表面处理工艺

功能性涂层：静电粉末喷涂（户外用阿克苏诺贝尔超耐候粉末，膜厚60-80μm）；

装饰性效果：阳极氧化（铝件生成陶瓷质感层）、拉丝纹路+UV固化罩光油；

导电处理方案：镀锌层（盐雾测试＞48小时）或镀锡用于接地导通；

环保合规要求：RoHS认证涂料，禁用含铅、六价铬等有害物质。

三、典型生产工艺流程

图纸转化阶段：将三维模型转换为二维展开图，标注折弯线、孔位及工艺缺口；

数控下料环节：激光切割（断面粗糙度Ra≤12.5μm）或精密剪板机，去除毛刺；

数控折弯工序：基于V型槽定位，折弯角度补偿值根据材料厚度动态调整；

钳工修整步骤：手工校平局部变形，打磨锋利边角至R0.5mm圆弧；

焊接组装过程：氩弧焊/电阻点焊，焊缝高度≤1mm，焊后进行整平和抛光；

表面处理流程：前处理（除油→磷化→烘干）→静电喷涂→高温固化；

丝印标识操作：采用耐磨油墨，经酒精擦拭测试无脱落；

总装测试环节：试装内部组件，检测装配干涉、散热性能及密封性；

包装出货流程：EPE泡沫衬垫+防潮纸箱，附安装说明书及质保卡。

四、质量控制要点

尺寸检测标准：使用CMM三坐标测量机抽检关键尺寸，线性公差±0.1mm；

平面度测试方法：大理石平台+百分表，误差≤0.2mm/m²；

盐雾试验要求：中性盐雾箱测试48小时，无锈蚀且涂层附着力达标；

防水测试规范：IPX5级喷淋测试，各方向喷射10分钟无进水；

硬度测试指标：HRB硬度计检测钢板硬度范围70-90；

绝缘电阻标准：500V兆欧表测试，接地后绝缘电阻≥100MΩ。

五、成本优化建议

材料利用率提升：通过套裁排料软件提升板材利用率至92%以上；

工艺简化措施：非可视面取消二次折弯，改用加强筋替代；

标准化降本策略：沿用现有模具尺寸系列，减少新开模具费用；

本地化采购优势：优先选用宝武钢铁/鞍钢等国内一线品牌，缩短交期。

六、常见问题解决方案

门板闭合间隙不均：调整铰链安装孔位公差至±0.05mm；

电磁干扰超标：接缝处增加导电衬垫并涂抹导电胶；

表面橘皮纹明显：保持喷枪与工件距离150-200mm；

运输变形风险：增加EPE泡沫缓冲+木箱角码加固；

散热不良问题：扩大进风口并加装防尘滤网；

螺纹滑牙现象：改用不锈钢嵌件或增加预钻孔深度。

七、交付物清单

成品钣金外壳（含安装支架/脚轮等附件）；

材质证明书及ROHS环保报告；

IP防护等级证书（如适用）；

三维CAD图纸及STEP格式文件；

使用维护手册（含拆装视频二维码）；

首样测试报告（含盐雾/防水/硬度等数据）。

该方案通过严格的设计规范、工艺控制和质量检测，可确保钣金外壳满足工业级应用要求。建议在批量生产前制作首样进行装机验证，重点关注散热效果和EMC性能。
